一．系统需求

      检测电容放在外包装是否放正。

      1．电容顶部字母和数字的正反检测；

      2．电容放在外包装是否为正；

      二．检测流程

      电容外包装带进入产品流水线

      1．电容到达相机视野范围内发送一脉冲信号给视觉系统，启动相机开始进行第一步对外包装中的电容的正反放置进行检测工作。

      2．视觉系统对相机所拍摄的图像进行处理分析，如相机检测发现外包装带中任意一个电容放置相反，视觉系统将会发出报警信号给外部。

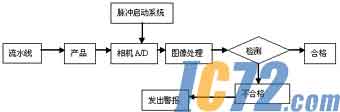

      示意图如下：

      三．系统选型

      采用加拿大DALSA IPD公司的VA21智能机器视觉系统作为此检测系统的硬件基础。软件模块我们采用机器视觉处理软件iNspect。

      硬件配置：

      机器视觉系统：1台VA21

      系统连接示意图：

      检测外包装带中的电容放置的正反

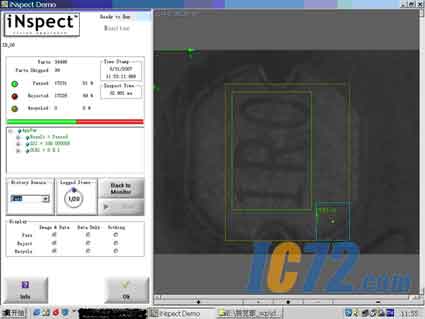

      在iNspect软件中测量外包装中电容是正放置的效果如下：

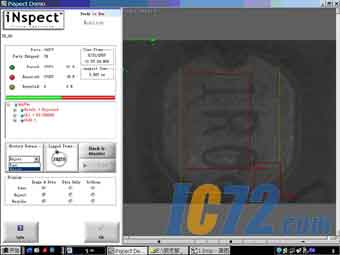

      在iNspect软件中检测外包装中电容放置反了的图如下：

      特点：

      1．  此方案适合现在的编带机行业。

      2．  性价比高。

      3．  操作灵活方便，对客户不同的料号，重新设置就只需要5分钟。

      4．  处理速度快，每秒能检测8个。
