IPTV机顶盒是电视机和宽带网络之间的一种专用计算器件接口。除了解码和提供广播电视信号外，IP机顶盒也能提供包括视频点播(VOD)和各种交互式和多媒体服务的功能。
由于功能的增加，机顶盒上连接端口的数目也在相应增加，同时也增加了由外部电流和瞬态电压引起的损坏的可能性。另外，由于电路变得更加复杂，它们也对静电放电(ESD)更加敏感。
过流、过压和ESD瞬态现象可能产生于机顶盒外部或内部，而且机顶盒的每个端口都需要一种特定类型的保护，这种保护取决于瞬态现象的不同，如表1所示。
图1 为机顶盒接口推荐的保护电路
交流线路输入需要过流和过压保护。保险丝或可复位的PolySwitch器件通常被用作过流器件，而一种径向引线MOV器件更适用于抑制瞬态过压现象。其他MOV也可有助于为敏感的元件提供一些辅助的保护。

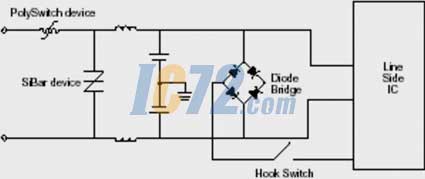

电信线路保护必须符合诸如ITU、Telcordia和UL等地区性安全机构的规范。这些机构制定的标准要求使用有助于用户终端设备安全和可靠的过流和过压保护。如图1所示，PolySwitch器件可以在某些诸如电源接触点和电源感应等经常操作发生时提供电流限制功能。SiBar闸流管有助于防止敏感的电子产品受到包括闪电在内的快速过压事件的影响。
图2 瑞侃电路保护部的TSM600-250器件将两个匹配的低阻抗PPTC元件，与一个对电话振铃（tip-and-ring）线路数据传输衰减最小的平衡保护器件集成在一起。
音频、视频和输入输出端口对来自工作环境和外围设备的破坏性的ESD脉冲非常敏感。瑞侃电路保护部的PESD抑制器件可以使敏感电路避免受到ESD的影响，同时提供非常低的电容。它们要比其他同类元件具有更好的传输线路脉冲(TLP)和IEC61000-4-2测试能力，尤其是在多次激发之后。PESD抑制器的低触发电压和低箝位电压也有助于改善对机顶盒敏感电子元件的保护。
|
