汽车的排气系统不仅净化尾气，同时还减少噪音，这对于一辆汽车的综合评价影响甚大。因此，实现高效、优质的装配工作就显得尤为重要，装配线上必须要有一套性能优越的监测系统来保证产品的品质。

      装配方向的问题

      排气系统作为汽车尾气排放和净化的重要部件，其中陶瓷载体催化剂的装配方向直接影响到尾气的净化功能，如果装配方向与气流方向不一致，则会导致净化功能失灵，从而导致汽车尾气排放不合格。与之相配套的消声器总成也存在同样的情况。由于大多数消声器两端都是对称的，厂商都会在消声器上刻有气流方向的箭头，通过这个箭头来识别方向的正、反，如果焊接方向错误，必定会影响到消声器的消声作用。

      以上这两种装配错误都会给用户带来很大的不便，所以在汽车排气系统装配线上必须要有一套性能优越的监测系统来保证产品的品质。目前，大多数排气系统公司有两种检测手段：采取人工目测的方式；贴条码检测，通过条码感应器进行扫描。对于以上两种检测方式，第一种由于人为的原因，很容易发生误判；第二种需要在检测前进行条码的贴装，增加了工人的劳动强度，而且条码的可用性也会随着使用时间的增加而衰减。

      OCR字符识别系统

      针对这一问题，苏州维世迅机器视觉技术有限公司开发出的OCR字符识别系统。该系统可用于各种工件的识别、字符的识别、字符印刷或者打印质量好坏的识别等，不仅解决了装配过程中的风险性，而且省去了贴条码工序。

      1.系统组成

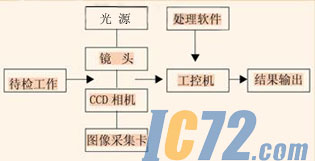

      该系统由照明光源、CCD相机、镜头、计算机、图像采集、DIP处理软件、控制单元、监视单元和报警剔除单元组成，如图1所示。

      2.主要功能

      该系统通过CCD相机直接识别陶瓷载体两端的字符来区分陶瓷载体装配方向的正、反，这是目前视觉检测系统中相当成熟的一项字符识别技术，可以精确地截取检测字符，并进行准确识别。此外，该系统除了具备防错功能外，还有另外一个重要功能——追溯功能，因为系统可将识别出的陶瓷载体上的字符跟外壳上的生产日期和产品编号匹配，并且将识别出的字符通过数据管理软件以Excel表格等多种形式存储（见图2），这对于今后在使用过程中的产品问题追溯必不可少。因为当陶瓷载体被封装后上面的字符是看不见的，这样追溯功能就尤其重要，我们可以追溯到某年某月某天生产的某型号的产品所用的陶瓷载体的批次是多少。另外，如果当工人用错了批次，系统也会提供报警信息，提示工人注意。该系统设有报警功能（包括声音报警，视觉报警），且在检测到装配错误时，不仅会有报警信息，而且机器完全不能动作，只有在工人调整产品的装配直至完全合格后机器才继续动作。

      结束语

      OCR字符识别系统的开发不仅实现了视觉系统与自动检测报警和剔除系统的完美结合，而且其具有的良好用户界面和易于操作、维护的特性，在很大程度上为用户节约了生产成本。
