１ 引言
在测量转速（频率）时，目前多采用数字电路，但有些场合则需要转速（频率）的变化与模拟信号输出相对应，这样便可在自动控制系统实验中用频／压转换器件代替测速发电机，从而使实验设备简化。美国国家半导体公司推出的速度（频率）／电压转换芯片LM2907/LM2917只需接少量的外围元件即可构成模拟式转速表，可用于测量电机转速，实现汽车超速报警等。
２ LM2907芯片介绍
LM2907为集成式频率／电压转换器，芯片中包含了比较器、充电泵、高增益运算放大器，能将频率信号转换为直流电压信号。LM2917与LM2907基本相同，区别是：LM2917内部有一只稳压管，用于提高电源的稳定性。
２．１ 主要特点
LM2917进行频率倍增时只需使用一个RC网络；以地为参考点的转速计（频率）输入可直接从输入管脚接入；运算放大器／比较器采用浮动三极管输出；最大50mA的输出电流可驱动开关管、发光二极管等；内含的转速计使用充电泵技术，对低纹波有频率倍增功能；比较器的滞后电压为30mV利用这个特性可以抑制外界干扰；输出电压与输入频率成正比，线性度典型值为±0.3%；具有保护电路，不会受高于Vcc值或低于地参考点输入信号的损伤；在零频率输入时，LM2907的输出电压可根据外围电路自行调节；当输入频率达到或超过某一给定值时，可将输出用于驱动继电器、指示灯等负载。
２．２ 电性能参数

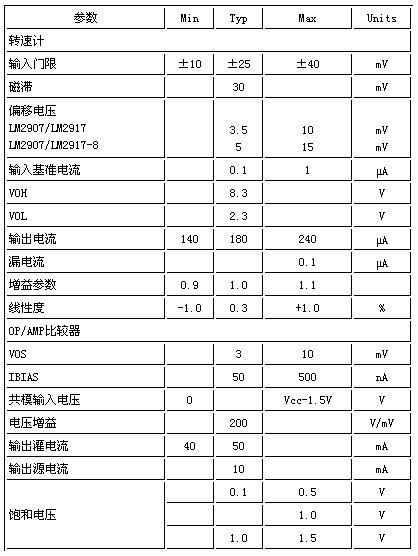

LM2907的主要电性能参数如表１所列：
表1 LM2907的主要电性能参数（Vcc=12VDC,TA=25）
２．３ 引脚排列及内部结构

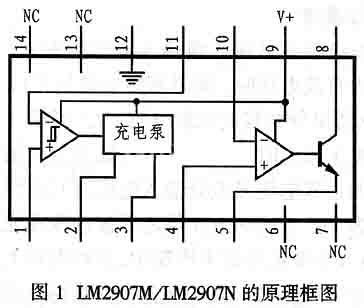

LM2907/LM2917有DIP8和DIP14两种封装形式。LM2907的DIP14的内部结构如图１所示，DIP8的内部结构及各引脚功能可参考图２。各引脚功能如下：
●１脚（Ｆ）和11脚（IN-）为运算放大器／比较器的输入端；
●２脚接充电泵的定时电容（C1）；
●３脚接充电泵的输出电阻和积分电容（R1/C2）；
●４脚（IN+）和10脚（UF1）为运算放大器的输入端；
●５脚为输出晶体管的发射极（U0）；
●８脚为输出晶体管的集电极，一般接电源（UC）；
●９脚为正电源端（VCC）；
●12脚为接地端（GND）；
●６，７，13，14脚未用。
２．４ 工作原理
当充电泵把从输入级输入来的频率转换成为直流电压时，需外接定时电容C1、输出电阻R1以及积分电容或滤波电容C2，当第一级输出的状态发生改变时（这种情况可能发生在输入端上有合适的过零电压或差分输入电压时），定时电容在电压差Vcc/2的两电压值之间被线性地充电或放电，在输入频率信号的半周期中，定时电容上的电荷变化量为C1Vcc/2，泵入电容中的平均电流或流出电容中的平均电流为：
△Ｑ／Ｔ＝ic（AVG）＝ｆＩＮ Ｃ１ ＶＣＣ
输出电路把这一电流准确地送到负载电阻（输出电阻）R1中，Ｒ１电阻的另一端接地，这样滤波后的电流被滤波电容积分后得到输出电压：
Ｖｏ＝Ｖｃｃ ｆＩＮ Ｃ１Ｒ１ Ｋ
其中Ｋ为增益常数，典型值为１。电容Ｃ２的值取决于纹波电压的大小和实际应用中所需要的响应时间。
３ 应用电路

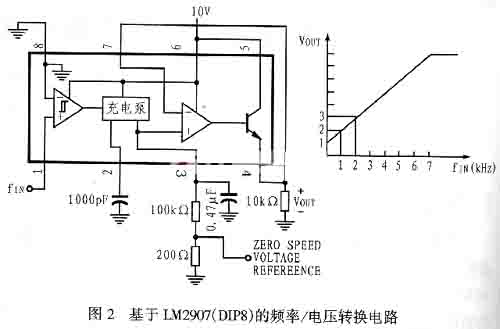

LM2907的典型应用电路如图２所示，在应用中需注意电阻R1和电容C1的选取。定时电容C1可为充电泵提供内部补偿，为了获得准确的转换结果，其值应大于500pF，太小的电容值会在R1上产生误差电流，特别在低温应用时更是如此。LM2907引脚３的输出电流是内部固定的，因此V0／R1值必须小于或等于此固定值。如果R1太大，将会影响引脚３的输出阻抗，频率／电压转换的线性度也会变差。此外，还要考虑输出纹波电压以及R1对R2值的影响，引脚３的纹波（VRIPPLE）可用下式计算：
ＶＲＩＰＰＬＥ＝（Ｖｃｃ／２）（Ｃ１／Ｃ２）[１－（Ｖｃｃ ｆＩＮ Ｃ１／Ｉ２）]
R1的选择与纹波无关，但响应时间，即输出Vout稳定在一个新值上需要的时间会随着纹波值的增加而增加，因此必须在纹波、响应时间和线性度之间仔细地进行权衡。另外，器件所允许的输入信号的最大频率由Vcc、C1和I2决定。

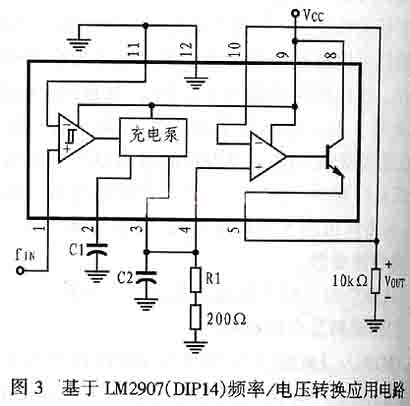

ＤＩＰ１４封装ＬＭ２９０７芯片的电路连接可参照图３，只需将管脚３、４，管脚１１、１２连接在一起即可。图中Ｃ１＝１０００ｐＦ，Ｒ１＝１００ｋΩ，Ｃ２＝０．４７μＦ。用示波器观察波形，可以发现电路输出的线性度、灵敏度、准确度都比较好。实际应用中的输入频率信号可以是三角波、方波、正弦波信号。在保证零穿越的情况下都能比较理想的实现频率／电压转换，输入信号的幅值最好在１Ｖ以上但不要超过电源电压。参考电压可以很好地调整输出的最小电压和带负载能力。
|
