看一看Eureka 147 DAB标准定义的循环上/断电系统所采用的传输帧结构，我们会发现RF调谐器和基带中的关键系统模块都可以循环上/断电。这一特性可用来降低系统的整体功耗。当额外的数据不需要解码时，也就不需要接收，于是，RF调谐芯片中的许多模块都可以置于待机模式以节约能源。

DAB传输帧结构

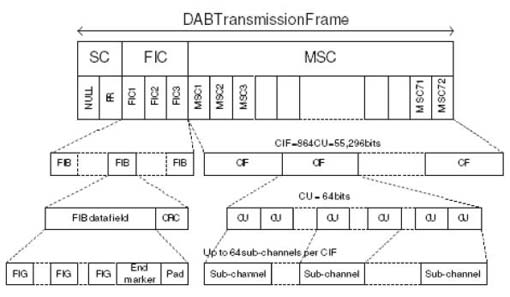

      DAB传输帧结构由来自数字化I/Q接口或IF接口的OFDM符号构成，如图1所示。

      前两个符号构成了同步通道(SC)，其后三个符号构成了快速信息通道(FIC)，而接下来的72个符号(对于TM III则是144个)中携带了主业务通道(MSC)的数据。值得一提的是MSC中的符号并不仅仅包含音频数据，还包含其它业务数据。

复用配置信息(MCI)

      在DAB复用器中，多种业务集合在一个单一的信号群中，每种业务都可以由不同的业务成份构成。一种业务(通常是音频业务但也可以是数据业务)的基本业务成份叫做主要业务成份。另外，还可以通过其它可选的次要业务成份来扩充业务。

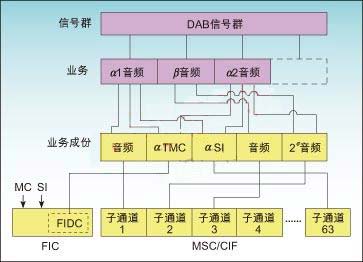

      如图2所示，DAB业务结构允许几种业务之间共享业务成份，因而资源利用既高效又灵活。例如，流量信息通道(TMC)中的流量信息或业务信息(SI)就可以成为两个次要业务成份，而且DAB业务结构还允许在不同的节目时间改变业务成份的设定。

      DAB信号群的配置信息由MCI管理，MCI有5个功能：

      1. 定义子通道的组织方式，包括它们在CIF中的位置和大小以及误差防护措施；

      2. 列出信号群中可用的业务；

      3. 在业务和业务成份间建立连接；

      4. 在业务成份和子通道间建立连接；

      5. 通知复用器重配置。

图2： DAB信号群配置举例。

循环上/断电

      从DAB业务结构和传输帧结构可以看出：

      1. SC中的相参符号在同步传输帧时是必需的，但一旦传输帧进入稳态，接收机在无效符号下就可以关断；

      2. 在为通道解码器提供复用器的结构和配置以及MSC的结构和配置时，FIC中的符号是必需的；

      3. DAB业务结构是这样的，其业务成份包含在一些离散的子通道中，这些子通道又由一个或多个完整的容量单元(CU)组成；

      4. MCI提供关于CU地址的信息，这些信息在解码任何业务的业务成份时都是必需的；

      5. DAB信号群通常包含不止一种业务。

      因此，在接收一种特定的DAB业务时，DAB解码器只需解码构成该特定业务的业务成份的子通道SC、FIC以及包含CU的CIF符号。在余下的大部分时间内，除了完成预先处理该业务解码需要的符号所必需的操作之外，基带解码器只需工作在能耗较低的待机模式即可。

      Future Waves公司出品的FENIX FNX14701LP DAB调谐器芯片还能进一步发挥这种循环上/断电策略，从而大幅降低功耗。在MSC传输其它子通道信息时，DAB解码器无需解码那些OFDM符号。这时，FNX14701LP就无需为DAB解码器提供信息，因而它也可以工作在功耗大为降低的待机模式。由一个管脚兼容的基带信号处理器通过一个快速中断管脚通知FNX14701LP进入待机状态。
