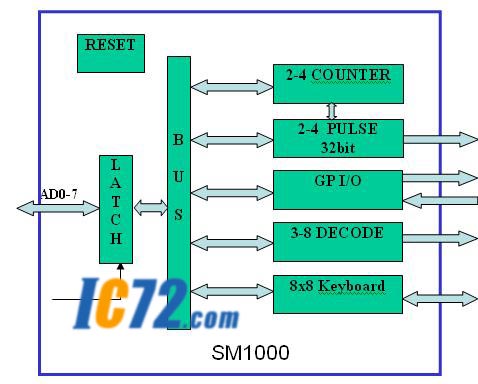

图1. SM1000功能框图


      1. 复位

      2. 锁存

      3. 总线

      4. 2-4路计数器

      5. 2-4路32位脉冲分频器

      6. GPIO

      7. 3-8译码器

      8. 8x8矩阵键盘

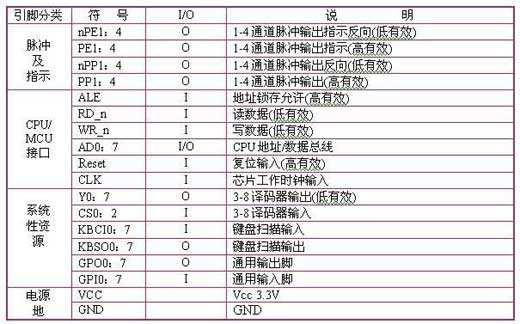

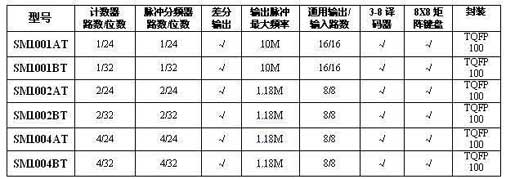

四、功能引脚介绍

五、应用方向举例

      1. 步进马达控制器

      2. 轻纺设备：缝纫机/绣花机等

      3. 机器手/臂

      4. 空间座标测量/定位系统

      5. 经济型通用运动控制器

      6. 钻孔、铣边设备

      7. 其他

六、编程应用介绍

      A、CPU接口

      该芯片采用通用8051 8位地址/数据复用接口。由于芯片内置了地址锁存器，因此可以直接与8051单片机地址/数据总线相连，而不需要通过地址锁存器分离出地址和数据总线。另外，该芯片内置了一个3-8译码器，可以输出7个片选信号，以供用户扩展地址译码用。这样，极大地方便了用户基于8051单片机的应用系统设计。整个接口只需要14根线。包括：

      a) 8根地址/数据总线：AD0~7
      b) 3根片选线：CS1~3
      c) 1根地址锁存允许线：ALE
      d) 1根读允许线：RD_n
      e) 1根写允许线：WR_n

      输出7根片选线，地址划分见地址分配表。

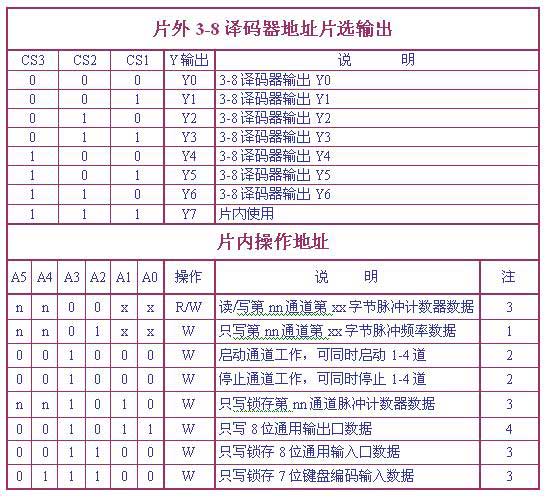

      B、地址分配

      C、CPU读/写操作

      读写脉冲计数器：

      脉冲计数器的值可以用命令直接写，但要读出时，就必须先用锁存脉冲计数器值命令，先锁存起来，再用命令直接读；如下所示。

      写脉冲计数器操作格式：

      a、（*地址）= 数据 ;

      其中：地址=基地址+0+nn*16+mm; nn=(0~3)为通道号，mm=(0~3)为字节地址；

      数据为8位字节数据。

      读脉冲计数器操作格式：

      a、(*锁存地址)= 任意数据;

      b、变量=(*读地址);

      其中：锁存地址=基地址+10+nn*16; nn=(0~3)为通道号，10为锁存脉冲计数器地址；

      锁存命令的数据为8位字节任意数据，其值无意义。

      读地址=基地址+0+mm; mm=(0~3)为字节地址；

      注意：脉冲计数器长度为32位，允许全范围设置：0x00000000~0xFFFFFFFF。实际输出脉冲个数由下面公式给出：

      脉冲个数=（脉冲计数器值+1）/2；

      当脉冲计数器值为最大值0xFFFFFFFF时，允许最大脉冲个数为2,147,483,648。

      当脉冲计数器值为最小值0x00000001时，允许最小脉冲个数为1。

      其中，脉冲计数器值应该为奇数，如为偶数，则最后一个脉冲宽度很窄。输出脉冲为对应频率的方波。

      写脉冲频率数据：

      写脉冲频率数据操作格式：

      a、（*地址）= 数据 ;

      其中：地址=基地址+4+nn*16+mm; nn=(0~3)为通道号，mm=(0~3)为字节地址；

      数据为8位字节数据。

      32位情况：脉冲频率值长度为32位，允许设置范围为：0x00000001~0xFFFFFFFF。实际输出脉冲频率由下面公式给出：

      当脉冲频率值<0x00800000 时：

      脉冲频率=(输入时钟频率/228)*脉冲频率值；

      当脉冲频率值≥0x00800000 时：

      脉冲频率=(输入时钟频率/（236+228）*脉冲频率值。

      24位情况：脉冲频率值长度为24位，允许设置范围为：0x000001~0xFFFFFF。实际输出脉冲频率由下面公式给出：

      当脉冲频率值<0x00400000 时：

      脉冲频率=(输入时钟频率/225)*脉冲频率值；

      当脉冲频率值≥0x00400000 时：

      脉冲频率=(输入时钟频率/（233+225）*脉冲频率值。

      启动脉冲通道工作：

      启动脉冲通道工作操作格式：

      a、（*地址）= 数据 ;

      其中：地址=基地址+8;

      数据为8bit字节，作为允许启动标志，定义为：

      D0----为1时，允许通道1启动，为0时不启动；

      D1----为1时，允许通道2启动，为0时不启动；

      D2----为1时，允许通道3启动，为0时不启动；

      D3----为1时，允许通道4启动，为0时不启动。

      停止脉冲通道工作：

      停止脉冲通道工作操作格式：

      a、（*地址）= 数据 ;

      其中：地址=基地址+9;

      数据为8bit字节，作为允许停止标志，定义为：

      D0----为1时，允许通道1停止，为0时不停止；

      D1----为1时，允许通道2停止，为0时不停止；

      D2----为1时，允许通道3停止，为0时不停止；

      D3----为1时，允许通道4停止，为0时不停止。

      回读数据锁存：

      CPU要读相应功能的数据，就必须先锁存其数据，才能读；否则，只能读取上次锁存的数据。共有下面三种功能数据：

      1. 脉冲计数器值：32bit；

      2. 通用输入口值：8bit；

      3. 按键编码值： 7bit；

      CPU读数据是按8 bit字节读方式进行的，32 bit脉冲计数器值需要读4次，可按0~3任意顺序读取。8 bit值只能从地址0读取。格式为：

      a、(*锁存地址)= 任意数据;

      b、变量=(*读地址);

      其中：锁存地址和读地址，可参见地址分配表3。

      8/8位通用输入/输出口：

      该芯片包含8位通用输入口和8位通用输出口。

      8位通用输入口读命令为：

      a、(*锁存地址)=任意数据;

      b、变量=(*读地址);

      其中：锁存地址=基地址+12；

      读地址=基地址+0；（所有读地址相同）

      8位通用输出口写命令为：

      a、(*写地址)= 数据;

      其中：写地址=基地址+11；

      写数据为8位字节数据。

      8x8键盘接口：

      该芯片支持8X8矩阵键盘，自动扫描键盘，识别按键键码，CPU通过接口可读取当前按键编码值。命令如下：

      a、(*锁存地址)=任意数据;

      b、变量=(*读地址);

      其中：锁存地址=基地址+28；

      读地址=基地址+0；（所有读地址相同）

      按键编码格式：

      标志位：为1表示有键正按下，为0表示没有按键；

      X：忽略；

      回读码：取0~7为当前按键所对应的行(或列)编码，特指输入线(KBC_0~7)；

      扫描码：取0~7为当前按键所对应的列(或行)编码；特指输出线(KBS_0~7)；

七、编程示例

//A、地址常量定义：（设芯片基地址为0xe000）

#define MC_sys_CLK 32000000 //定义芯片工作频率

#define MC_CNT_WR_Base_Addr (volatile unsigned char *) 0xe000 //定义计数器值写基地址

#define MC_CNT_Latch_WR_Base_Addr (volatile unsigned char *) 0xe00A //定义计数器锁存写基地址

#define MC_FRQ_WR_Base_Addr (volatile unsigned char *) 0xe004 //定义频率值写基地址

#define MC_Startup_WR_Base_Addr (volatile unsigned char *) 0xe008 //定义启动写基地址

#define MC_Stop_WR_Base_Addr (volatile unsigned char *) 0xe009 //定义停止写基地址

#define MC_GPOut_WR_Base_Addr (volatile unsigned char *) 0xe00B //定义通用输出值写基地址

#define MC_GPIn_Latch_WR_Base_Addr (volatile unsigned char *) 0xe00C //定义通用输入值锁存写基地址

#define MC_KB_Latch_WR_Base_Addr (volatile unsigned char *) 0xe01C //定义键盘编码值锁存写基地址

#define MC_ RD_Base_Addr (volatile unsigned char *) 0xe000 //定义回读值读基地址

//B、子程序片：

//0、延迟子程序：芯片读/写命令间要求有一定的定时间隔。

void delay(int n)

{ int i;

for( i = 0; i}

//1、写第n通道脉冲数值（必须为奇数）

cnt = Np*2-1;

MC_CNT_WR_Base_Addr[n*16+0] = (char)((cnt>> 0) & 0x0ff);delay(10);

MC_CNT_WR_Base_Addr[n*16+1] = (char)((cnt>> 8) & 0x0ff); delay(10);

MC_CNT_WR_Base_Addr[n*16+2] = (char)((cnt>>16) & 0x0ff); delay(10);

MC_CNT_WR_Base_Addr[n*16+3] = (char)((cnt>>24) & 0x0ff);

//2、读第n通道脉冲数值

MC_CNT_Latch_WR_Base_Addr [n*16+0] = (char)0; delay(10); //锁存第n通道脉冲数值

Cnt = MC_ RD_Base_Addr [0]; delay(10); //回读数据0字节

Cnt |= MC_ RD_Base_Addr [1]<<8; delay(10); //回读数据1字节

Cnt |= MC_ RD_Base_Addr [2]<<16; delay(10); //回读数据2字节

Cnt |= MC_ RD_Base_Addr [3]<<24; //回读数据3字节

if( Cnt ==0xffffffff )

{ //第n通道脉冲输出完处理

}

//3、写第n通道脉冲频率值

Nfrq= frq_pulse*0x10000000/MC_sys_CLK; //注意整数运算溢出问题

MC_FRQ_WR_Base_Addr [n*16+0] = (char)((Nfrq>> 0) & 0x0ff); delay(10);

MC_FRQ_WR_Base_Addr [n*16+1] = (char)((Nfrq>> 8) & 0x0ff); delay(10);

MC_FRQ_WR_Base_Addr [n*16+2] = (char)((Nfrq>>16) & 0x0ff); delay(10);

MC_FRQ_WR_Base_Addr [n*16+3] = (char)((Nfrq>>24) & 0x0ff);

//4、启动多个通道脉冲工作

MC_Startup_WR_Base_Addr[0] = (F0 & 1) | ((F1<<1)&2) | ((F2<<2)&4 | ((F3<<3)&8) ;

//5、停止多个通道脉冲工作

MC_Stop_WR_Base_Addr[0] = (F0 & 1) | ((F1<<1)&2) | ((F2<<2)&4 | ((F3<<3)&8) ;

//6、8位通用输出口输出

MC_GPOut_WR_Base_Addr [0] = (char)(GPOut &0x0ff) ;

//7、8位通用输入口输入

MC_GPIn_Latch_WR_Base_Addr [0] = (char)0; delay(10); //锁存通用输入口值

GPIn_V = MC_ RD_Base_Addr [0] ;

//8、7位键盘按键编码输入

MC_KB_Latch_WR_Base_Addr [0] = (char)0; delay(10); //锁存按键编码值

KBCode = MC_ RD_Base_Addr [0] ;

if(KBCode & 0x80)

{

//当前有按键按下处理

}

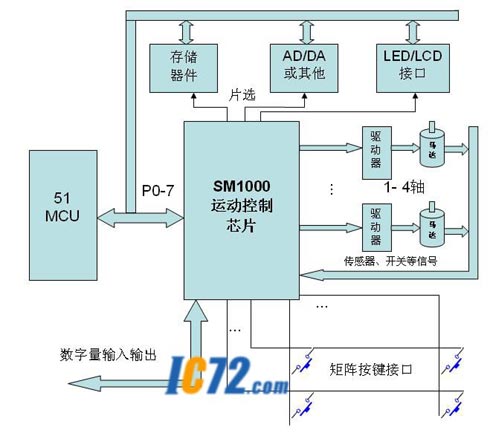

八、基于SM1000的运动控制系统框图

      在图2方案里，除了1-4轴运动控制本身之外，在板上根本不需要译码器、锁存器之类的芯片，按键扫描电路也节省了不少MCU带宽开销，数字量通用输出/输入也增加了系统的控制方便性。
