多数现行微处理器、DSP、现 场可编程门阵列都集成了硬件和软件资源，它们支持两种常见接口标准——SPI（串行外设接口）和I2C /SMBus——中的一种或两种。两种双线接口标准都有几个关键缺点。例如，I2C在标准模式、快速模式、高速模式中的吞吐速率分别是 100kbps、400kbps或3.4Mbps，因此限制了快速外设数据转换器的采样速率。不包括成帧比特和开销比特的话，一个 100ksps的12比特ADC在接口上必须以至少1.2Mbps 来传输数据，只有I2C的高速模式才支持这个速度。许多处理器和控制器目前不提供 I2C高速模式，因此不能支持快速数据转换器。
I2C的一个主要优点是减少了主机至目标的互连线路数量。主机控制器只使用两根线，外加接地，就能应付目标器件和交换数据，而 SPI 需要三根线——数据、时钟、芯片选择——外加接地。多个 SPI 目标器件能共享数据和时钟线路，但是每个器件都需要自己的专用芯片选择线路。

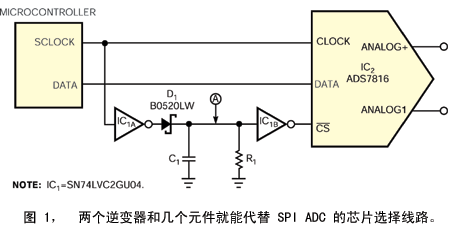

由于人们始终需要更高的采样速率和分辨率，因此I2C的有限速度也许会限制它在某些应用中的使用，这迫使设计师选择SPI。然而，SPI需要主机控制器上有一根额外的I/O引脚。在无法提供额外引脚，但是应用需要快速SPI总线转换器的情况下，你可以利用图1中的技巧。
例如，德州仪器公司的 ADS7816包含200ksps的12比特采样ADC，它需要3Msps的性能，从而以200ksps速率连续采样（参考文献1）。如果选择ADS7816的低电平有效CS（芯片选择）引脚，就会引起一个转换周期。在数据传输期间转换并保持CS为低电平之后，CS在传输数据之后返回高电平，完成整个过程。

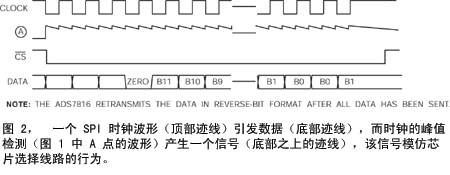

当时钟线路变为低电平时，它还使CS保持低电平状态。峰值检测器（由D1、R1、C1组成）的时间常数确保了CS不会变为高电平，直到时钟线路保持高电平的持续时间超过一个时钟周期（图2）。虽然时钟线路转换并从 IC2取回数据，但CS保持为低电平，并且，在数据取回任务完成时，时钟线路变为高电平，CS随后也变为高电平，使电路为另一个转换周期准备就绪。
由于C1必须在转换周期结束时放电，因此控制器应该延迟下一个转换周期的启动，直到C1完全放电。仔细选择R1和C1的话，就会使延迟缩短到最少的3个时钟周期。另外，在下一个时钟脉冲到达并刷新电容器的电压之前，C1两端的电压一定不能降到逆变器IC1B的输入阈值以下。逆变器IC1A的输出电压和电流能力会影响C1的再次充电时间，而R1和IC1B的输入阻抗会影响放电时间。为了确保实现耐用的设计，应该包含元件的公差和温度系数，以及逻辑输入和输出阈值的变化情况。 |
