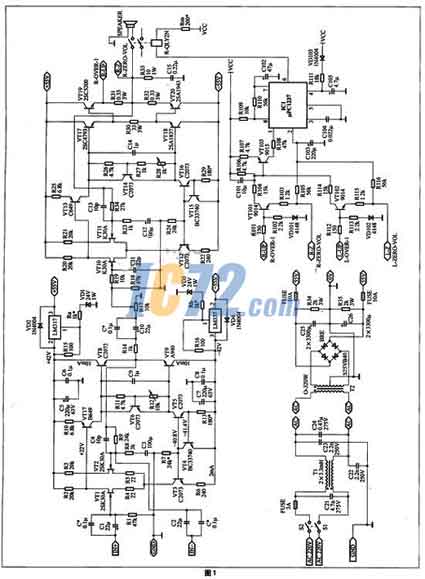

一、调校要点

      1．焊好LM317和LM337及其附属的稳压元器件，加+55V和－55V电压，调整电阻Ra和Rb，将输出电压调至+42．0V和－42．0V。

      2．焊好前级放大器的所有元器件，其中差分放大器的电阻和管子要配对。电阻最好选用1／2W的。多圈电位器R12要旋至阻值最大位置。短路VT8的集电极与+42V电源的接点、VT9的集电极与－42V电源的接点。

      3．将电阻R13用一个100Ω电阻串联一个500Ω电位器代替，加±55V电源，调节电位器阻值，使VT 8和VT9的发射极(中点)电位为0．00V。从板上焊下100 Ω电阻和串联的电位器，量出它们的阻值，用同样阻值的电阻焊在R13处。

      4．下电，将VT9的集电极与－42V电源的短路接点断开，接入直流电流表。上电，逐渐调小电位器R12的阻值，电流表的读数逐渐增大。将电流调至10mA。

      5．重复步骤3，至此前级调校结束。

      6．后级的调校步骤与前级的步骤大体一致，只是VT 18的集电极电流取20mA左右，VT20的集电极电流取50mA～200mA(视个人爱好及散热器温度)。

      7．信号通路中的耦合电容最好选用补品电容，本人在这里选用的是耐压50V的无极性电容。

      二、设计要点和参数的选取

      差分输入级选用两只2SK30A场效应管，这是因为2SK30A的线性工作范围大于1．2V。对于1V左右的输入电平可以不失真地放大，若用2SK389等则不能胜任。2SK30A的工作电流范围为0．3mA～6．5mA，在此取1mA左右。当然，此值也可以取得大一些，如2mA～3mA，但漏极电阻要作适当的调整，使2SK30A工作于放大区中点，选用不同的电流只要改变电阻R6的阻值即可。0．58(V)÷240(Ω)≈2．4(mA)，分配到每只2SK30A的源漏电流即为1．2mA。

      为了提高恒流源的稳定性，VT4选用了一只超β管BC33740，其β值一般在300～400之间。第二级放大电流取第一级的3倍左右，若想取得更大一些，可适当减小电阻R10。前后级放大线路板的尺寸为129．6mm×91．5mm。

      为了减小整机的体积，VT10、VT11，VT12、VT13、VT15、VT16均焊在线路板的元件面上，所有需要散热的中大功率三极管(VT14、VT17、VT18、VT19、VT20)的管脚均弯折90°，固定于散热器上后(加绝缘垫)，再焊到印制电路板下面。这样焊好所有元器件的后级放大器的高度仅有15mm。320W的环形变压器由4只15mm高的铜柱固定于线路板上方。整机的外形尺寸为：164mm×126mm×255mm(宽×高×长)。

      铝散热器选用250mm×120mm×60mm的散热器，散热器的散热面积为30000mm2，两个声道的VT14、VT17、VT18、VT19、VT20共10只管子固定于散热器上。为了增加制作的灵活性，在设计线路板时，虽然将前后级放大器设计在一块印制线路板上，但也可以在线路板51mm处割开前后级。使前后级的放置更加灵活。

      为了与高档信号源连接，本放大器除了设置RCA输入插座之外，还设置了平衡输入插座(XLR插座)。这对于对失真和噪声有更高要求的用户是个好消息。

      对于音响发烧友来说，既可以用一台本机组成一套Hi-Fi系统，也可以用三台组成一套5．1声道环绕声系统。本设计想方设法缩小体积，三台摆在一起才492mm宽。

      主要三极管的引脚排列如图2所示，其参数；2SK30A(N-FET)50V、IDSS=0．3mA～6．5mA；BC33740(NPN)50V、800mA、625mW、hFE=250～630；2SA940(PNP)150V、1．5A、4MHz、25W；2SC2073 (NPN)150V、1．5A、4MHz、25W；2SB649(PNP)180V、1．5A、1W；2SAl837(PNP)／2SC4793(NPN)230V、1A、20W。
