摘  要：文中阐述了MOSFET的结构、工作原理、静态、动态特性，并对动态特性的改进进行了论述，简介了MOSFET的驱动电路及其发展动态。
关键词：MOSFET  结构  特性  驱动电路  发展

Abstract:This paper elaborate  MOSFET frame、work elements、static state、dynamic characteristic，right dynamic characteristic improve on carry out discuss，brief introduction MOSFET drive circuit and develop dynamic。
Keywords: MOSFET  frame  characteristic  drive circuit  develop

1.概述
    MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。

    功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor——SIT）。其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。

2.功率MOSFET的结构和工作原理
    功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。

2.1.功率MOSFET的结构

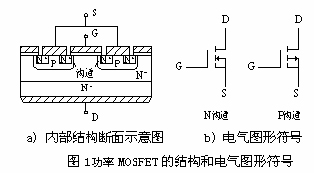

    功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。导电机理与小功率MOS管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。

    按垂直导电结构的差异，又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件为例进行讨论。

    功率MOSFET为多元集成结构，如国际整流器公司（International Rectifier）的HEXFET采用了六边形单元；西门子公司（Siemens）的SIPMOSFET采用了正方形单元；摩托罗拉公司（Motorola）的TMOS采用了矩形单元按“品”字形排列。

2.2.功率MOSFET的工作原理
    截止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。

    导电：在栅源极间加正电压UGS，栅极是绝缘的，所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开，而将P区中的少子—电子吸引到栅极下面的P区表面

    当UGS大于UT（开启电压或阈值电压）时，栅极下P区表面的电子浓度将超过空穴浓度，使P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。

2.3.功率MOSFET的基本特性

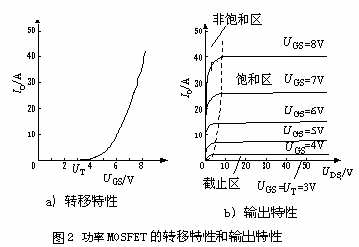

2.3.1静态特性MOSFET的转移特性和输出特性如图2所示。
    漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性，ID较大时，ID与UGS的关系近似线性，曲线的斜率定义为跨导Gfs

    MOSFET的漏极伏安特性（输出特性）：截止区（对应于GTR的截止区）；饱和区（对应于GTR的放大区）；非饱和区（对应于GTR的饱和区）。电力MOSFET工作在开关状态，即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具有正温度系数，对器件并联时的均流有利。

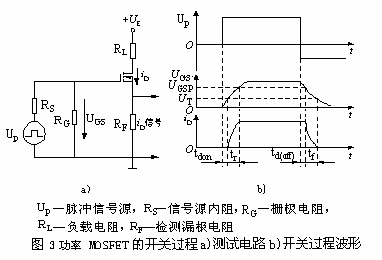

2.3.2动态特性MOSFET其测试电路和开关过程波形如图3所示。

    开通过程；开通延迟时间td(on) —Up前沿时刻到UGS=UT并开始出现iD的时刻间的时间段；
　　上升时间tr— UGS从UT上升到MOSFET进入非饱和区的栅压UGSP的时间段；iD稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关，UGS达到UGSP后，在up作用下继续升高直至达到稳态，但iD已不变。 开通时间ton—开通延迟时间与上升时间之和。

    关断延迟时间td(off) —Up下降到零起，Cin通过RS和RG放电，UGS按指数曲线下降到UGSP时，iD开始减小为零的时间段。下降时间tf— UGS从UGSP继续下降起，iD减小，到UGS

2.3.3
　　MOSFET的开关速度MOSFET的开关速度和Cin充放电有很大关系，使用者无法降低Cin，但可降低驱动电路内阻Rs减小时间常数，加快开关速度，MOSFET只靠多子导电，不存在少子储存效应，因而关断过程非常迅速，开关时间在10～100ns之间，工作频率可达100kHz以上，是主要电力电子器件中最高的。

    场控器件静态时几乎不需输入电流。但在开关过程中需对输入电容充放电，仍需一定的驱动功率。开关频率越高，所需要的驱动功率越大。

4.动态性能的改进
    在器件应用时除了要考虑器件的电压、电流、频率外，还必须掌握在应用中如何保护器件，不使器件在瞬态变化中受损害。当然晶闸管是两个双极型晶体管的组合，又加上因大面积带来的大电容，所以其du/dt能力是较为脆弱的。对di/dt来说，它还存在一个导通区的扩展问题，所以也带来相当严格的限制。

    功率MOSFET的情况有很大的不同。它的dv/dt及di/dt的能力常以每纳秒（而不是每微秒）的能力来估量。但尽管如此，它也存在动态性能的限制。这些我们可以从功率MOSFET的基本结构来予以理解。

    图4是功率MOSFET的等效电路，在应用中除了要考虑功率MOSFET每一部分都存在电容以外，还必须考虑MOSFET还并联着一个二极管。同时从某个角度看、它还存在一个寄生晶体管。（就像IGBT也寄生着一个晶闸管一样）。这几个方面，是研究MOSFET动态特性很重要的因素。

    首先MOSFET结构中所附带的本征二极管具有一定的雪崩能力。通常用单次雪崩能力和重复雪崩能力来表达。当反向di/dt很大时，二极管会承受一个速度非常快的脉冲尖刺，它有可能进入雪崩区，一旦超越其雪崩能力就有可能将器件损坏。作为任一种PN结二极管来说，仔细研究其动态特性是相当复杂的。它们和我们一般理解PN结正向时导通反向时阻断的简单概念很不相同。当电流迅速下降时，二极管有一阶段失去反向阻断能力，即所谓反向恢复时间。PN结要求迅速导通时，也会有一段时间并不显示很低的电阻。在功率MOSFET中一旦二极管有正向注入，所注入的少数载流子也会增加作为多子器件的MOSFET的复杂性。

    功率MOSFET的设计过程中采取措施使其中的寄生晶体管尽量不起作用。在不同代功率MOSFET中其措施各有不同，但总的原则是使漏极下的横向电阻RB尽量小。因为只有在漏极N区下的横向电阻流过足够电流为这个N区建立正偏的条件时，寄生的双极性晶闸管才开始发难。然而在严峻的动态条件下，因du/dt通过相应电容引起的横向电流有可能足够大。此时这个寄生的双极性晶体管就会起动，有可能给MOSFET带来损坏。所以考虑瞬态性能时对功率MOSFET器件内部的各个电容（它是dv/dt的通道）都必须予以注意。

    瞬态情况是和线路情况密切相关的，这方面在应用中应给予足够重视。对器件要有深入了解，才能有利于理解和分析相应的问题。
