IR推出12V/100A有源ORing参考设计 |
| 时间：2005/7/25 9:40:00 作者： 来源：ic72 浏览人数：1456 |
|
| |
| |
国际整流器公司(International Rectifier，简称IR)近日推出一款针对+12V、100A有源应用的参考设计——IRAC5001。与市面上采用TO-220元件的其他方案相比，IR新推的IRAC5001解决方案进一步将所需场效应管的数量减少了50%。此外，凭借IR DirectFET封装MOSFET优异的双面冷却功能，整个解决方案的体积也减少了60%以上。
IRAC5001参考设计包含4个并联的，采用DirectFET封装的IRF6609 20V/2mΩ MOSFET，构成0.5mΩ的有效导通电阻(RDS)，以实现其具有快速故障检测功能，和反应时间仅为130纳秒的高效ORing电路。该款参考设计具有场效应管检测(FET Check)功能，能检测场效应管的实时工作状况是否良好，从而实现更完善的故障保护，为大功率系统提供最可靠的保障。
诸如运营商级通信设备、电信和数据通信系统服务器等许多高端系统都需要不间断运行，而有源ORing是保证其可靠工作的必备条件。IR的IR5001S IC最适合中央负载需要N+1路冗余电源的高档服务器和存储系统应用。
IR中国及香港销售总监严国富表示：“我们的新型ORing参考设计为设计人员提供了一个很好的演示手段，使他们能在大电流应用中测试IR最新ORing IC的性能。由IR5001S和DirectFET MOSFET共同组成的ORing电路能减少功耗，体积小于同等功率水平的二极管解决方案。其典型关断延迟也非常快，只有130纳秒。”

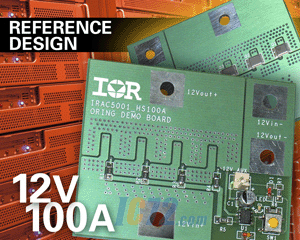

IRAC5001-HS100A现已开始供货，其通道电压为+12V，电流100A，等效导通电阻0.5mΩ，包含部件IR5001。
|
|
|
|
| |
|
|
|
