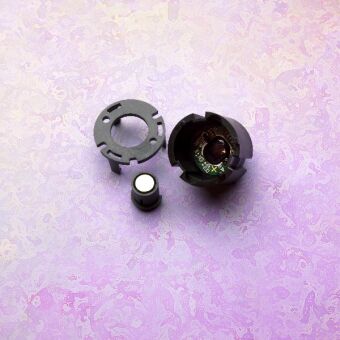

Avago Technologies(安华高科技)日前推出能够在恶劣环境下运作的新系列工业用紧凑型非接触式磁性编码器产品，Avago的AEAT-60xx系列磁性编码器提供给设计人员360度角度检测一个简单易用的集成解决方案，同时，这个磁性编码器也相当适合应用在工业流量计，旋钮控制以及各式空间受限的旋转编码器上。
AEAT-60xx系列非接触式磁性编码器采直径23mm的圆柱型封装，大约只有2.5毛钱美元钱币大小，高度为23mm，为设计人员提供采用小型封装的角度检测集成解决方案。在价格竞争力上，售价只有其他密封型绝对编码器供货商所提供绝对编码器产品的一半，AEAT-60xx编码器系列在设计上主要面向超高温度运作下的工业应用提供可靠的性能表现。
目前工业应用设计由于面临终端产品在尺寸上持续缩小，同时设备功能却不断增加的趋势，而需要更小型且更可靠的编码器产品，因此，设计者无不加大力度寻找能够使用在反馈系统中，更加精确、更为可靠且成本更低的更小型绝对编码器，Avago的AEAT-60xx系列磁性编码器在设计上完全能够符合这些设计需求。
采用磁性传感技术，AEAT-60xx系列能够在启动时提供绝对角度检测，分辨率可达0.0879度(12位版本)或0.35度(10位版本) ，相当于每转4096或1024的位置，同时在速度上并没有上限，只有在速度增加时每转的采样数会降低。
Avago的AEAT-60xx系列磁性编码器拥有完整的封装，并提供4、6与8mm的外壳直径，此外并提供有未封装的PCB版本。
功能特点
组装容易不需信号调整
非接触式传感技术
提供10或12位分辨率
直接通过PCB连接
采同步串行接口输出绝对位置信息(二进制形式)
宽广工作温度范围：-40℃到+125℃
绝对角度位置检测
采单一3.3V或5V电源
编码误差最高±1 LSB
符合RoHS指令要求
Avago的AEAT-60xx系列磁性编码器提供有以下形式选择
AEAT-601x-A06(6mm标准外壳)提供10或12位版本
AEAT-601x-A0x提供4mm与8mm外壳选择
可依需求提供无封装PCB形式版本
|
