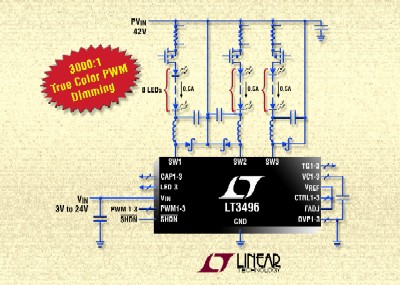

凌力尔特公司推出2MHz DC/DC转换器LT3496，设计该器件以用作3通道恒定电流LED驱动器增强照相手机闪光灯亮度">LED驱动器。LT3496的每个通道都可以驱动多达8个串联的500mA LED，因此该器件能以高达96%的效率驱动多达24个500mA LED。所有3个通道都以独立的True Color PWMTM信号工作，因此每个通道都能以高达3000:1的调光比独立调光。固定频率、电流模式架构确保在宽电源电压和输出电压范围内稳定工作。频率调节引脚使用户能够在330kHz至2.1MHz范围内对频率编程，以优化效率，同时最大限度地减小外部组件尺寸。耐热增强型4mmx5mm QFN封装允许LT3496为50W LED 应用组成占板面积非常紧凑的解决方案。
LT3496在LED的高端检测输出电流，可实现降压、降压-升压或升压型配置。用户用一个外部检测电阻可以对每个通道的输出电流范围编程。3个独立驱动器通道的每一个都有内部750mA、45V NPN开关，并有内置栅极驱动器用于PMOS断接。其它特点包括LED开路保护和热量限制。
采用耐热增强型28引线4mm x 5mm QFN封装的LT3496EUFD有现货供应。以1,000片为单位批量购买，每片起价为 3.50美元。
LT3496IUFD经过测试，保证在-40℃至125℃的工作结温范围内工作，有现货供应，以1,000片为单位批量购买，每片起价为4.20美元。
具有3000:1真彩调光能力的三路LED驱动器
性能概要：LT3496
True Color PWM调光实现高达3000:1的调光比
内置栅极驱动器用于PMOS LED断接
具有700mA、45V内部开关的3个独立驱动器通道
以降压、升压、降压-升压模式工作
CTRL 引脚在10mV至100mV范围内准确地设置LED电流检测门限
低静态电流：在工作模式时为6mA
在停机模式时<10uA
可调开关频率：300kHz至2.1MHz
LED 开路保护
宽输入电压范围：3V至40V
表面贴装组件
28引线（4mm x 5mm）QFN封装
|
