摩威科技推出RMVB全媒体播放格式的处理器芯片MV6601C

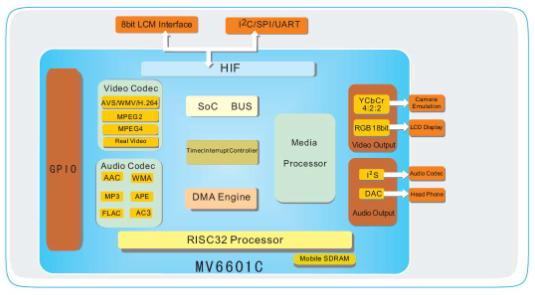

      基本特性

      处理器

      多媒体处理器

      集成RISC核，支持32-bit 架构和指令集

      接口

      串行接口 I2C/ SPI/ UART

      并行接口 8 bit-LCM接口

      NOR Flash 支持达到8M bytes

      视频接口 YUV4:2:2显示输出

      16/18bit RGB 并行LCD输出

      音频接口 I2S 输出/内置音频DAC

      GPIO接口

      JTAG debug接口

      片上存储器

      嵌入式64M bits 低功耗 Mobile SDRAM

      时钟和功耗

      多功耗域和门控时钟

      功耗模式:运行(active)和挂起(suspend)

      先进的系统特性

      相机模拟输出

      显示输出YCbCr4:2:2

      内置缩放功能可支持缩减4倍

      垂直可裁剪可缩小最高2倍

      水平可裁剪可缩小最高2倍

      可调周期,脉宽和HSync极性

      可调前沿和后沿(back-porch)附加VSync空白间隔

      可调YCbCr输出顺序(4种)

      并行RGB输出

      显示输出16bit RGB5:6:5/18 BIT RGB6:6:6

      内置缩放功能可支持缩减4倍

      垂直可裁剪可缩小最高2倍

      水平可裁剪可缩小最高2倍

      支持5bit(0/16-16/16)alpha blending overlay

      在overlay区域内支持4bit淡入淡出 (0/8-15/8)控制

      I2S数字音频输出

      输出可编程bits数(16,18,20,24bits)

      可编程填充位与多种外部音频DAC并存

      可编程输出频率

      独立的左右通道缓存可同步输出

      内部DAC模拟音频输出

      可编程采样率

      内置耗电控制

      支持anti-pop和de-emphasis滤波器

      独立的左右通道音量控制和静音控制

      基于应用的特性

      视频加速引擎

      Realvideo, RM/RMVB

      MPEG-4 格式 Divx和Xvid

      MPEG-2

      FLV

      WMV9

      H.264

      AVS

      音频加速引擎

      支持MPEG-4/AAC/AAC+ V2从存储设备解码

      支持MPEG1/MPEG2 Layer-2 24/48k采样率音频

      支持MP3重放

      支持WMA重放

      支持FLAC, APE 重放

      图片解码和显示

      支持多种图片存储格式,包括JPEG,GIF,PNG和RAW

      支持显示输出缩放

      数码相机支持

      支持YUV sensor达2Mbits 分辨率

      支持预览模式,抓拍和movie模式转换

      技术和封装

      0.13um CMOS

      208-TFBGA SIP 封装(10mm*10mm*)

      开发支持

      MV6601C具有完善的SDK, 其SDK包括标准的API,驱动和PC工具等。

      摩威科技为方便用户进行产品开发，提供的参考设计，具有平台独立性和UI无关性，可适用于多种嵌入式操作系统。

      MV6601C可适用于各种类型的移动终端，包括手机、PMP、导航设备、车载系统和电脑外设，增加收看移动数字电视的功能，其灵活的设计，也为方案设计公司提供了创新的基础，灵活运用便可产生更多崭新的应用，满足更多细分市场的需求。
