Power Integrations高集成电源IC面向PoE应用 |
| 时间：2005/8/3 9:23:00 作者： 来源：ic72 浏览人数：1856 |
|
| |
| |

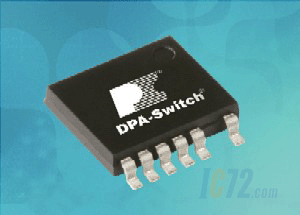

Power Integrations公司日前针对以太网供电(PoE)市场和其他高电压DC/DC转换器，推出了一种高度低矮的产品，从而扩展其DPA-Switch系列IC，与现有的TO-263封装相比，这种高度特别矮的新型S-PAK封装可以节省面积40%，可以将高度减少55%，而它们的热阻是相当的。
通过以太网为连网设备──例如IP电话、无线接入设备以及用于保安的照相机──供给电力时，不需要连接到交流电源上。在通过以太网供给电力的技术中，一般是提供48V电压，所以一定要在被供电的设备内部把它转换为比较低的电压。
在DPA-Switch集成电路中，把DC/DC电源转换器的大部分元件集成在一块芯片上，与使用分立元件的设计以及使用竞争对手的集成电路的设计相比，可以设计出元件数量比较少、电路板尺寸较小的PoE转换器，设计时间也缩短了。该公司称，DPA-Switch也是唯一可以用于不同功率的功率转换器的集成电路，它可以用于高达100W的转换器，换上不同的DPA-Switch器件，就可以用于现在所有类型的PoE (从0类到3类)设备，也可以用于将来功率更大的PoE-Plus标准。
新的S-PAK封装表面镀锡(JEDEC MO-169)，在产品的型号中用字母S表示，不含铅，符合RoHS标准，并且达到J-STD-020C标准中260℃回流焊的要求。DPA-Switch系列器件除了采用S-PAK封装，还有采用DIP-8、SMD-8和6引脚的TO-263封装的型号。
DPA-Switch系列的四种器件都有采用新型S-PAK封装的产品。DPA423SN是针对1类和2类PoE设备进行了优化设计的，用于输出功率最大为18W的产品，而DPA424SN (最大功率为35W)是针对0类和3类PoE设备而进行了优化设计的。DPA425SN和DPA426SN的最大输出功率分别是70W和100W，可以在将来按IEEE802.3af标准扩大到用于大功率的PoE-P设备，用于笔记本电脑这类设备。
DPA-Switch系列号称目前集成度最高的DC/DC转换器集成电路，在它里面有220V的MOSFET晶体管和电压型控制电路，以及逐周限制电流、输出过载保护和自动重新启动等功能。它还有以下其他功能：远程接通电源/切断电源的控制、在负载小时的跳周、滞环过热切断电源、完全集成在器件中的软启动等功能，而且它的电磁干扰很小。
上述新产品的定价为，在批量为1,000片时，输出功率为18W的DPA423SN是每片1.36美元，输出功率为100W的DPA426SN每片2.66美元。以上价格仅供参考。用于生产的批量在收到订货后8周内供货。 |
|
|
|
| |
|
|
|
