TI同步DC/DC降压控制器利用多种电压简化电源系统设计 |
| 时间：2005/8/5 9:36:00 作者： 来源：ic72 浏览人数：1647 |
|
| |
| |

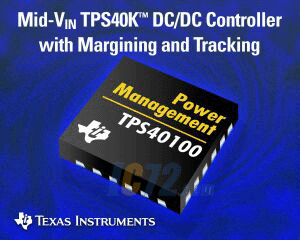

日前，德州仪器(TI)宣布推出一款具有创新性排序与输出电压容限功能的同步DC/DC 降压控制器——TPS40100。该款单芯片解决方案通常用于模块或板上电源，通过多个输出电压可以减少4.5V～18V电信及网络电源系统的外部电路数量。此外，还可将该控制器集成到未来的POLA插入式电源模块中。
TI的TPS40100控制器支持当前高性能电源系统的三种通用排序方案——顺序排序、比例排序和同时排序，从而显著简化设计。根据该灵活性，设计人员可采用多种输出电压有效满足复杂系统的各种排序需求，而不必为每种应用都配置不同的控制器。在电源排序需求改变的情况下，只要在设计中期改变DSP或现场可编程门阵列 (FPGA)，不必重新设计整套电源系统。
利用该器件的电源状态良好指示功能，TPS40100可以实现顺序排序方案，其中单个电源输出电压可以在下一个电源电压上升之前呈斜坡上升并最终达到稳压。通过软启动电容器，TPS40100能够实现比例方案，两个电源电压同时按比例升高直至正常稳压。最后，通过该器件的集成放大器还可高效实施同时排序方案。
除了能够支持各种排序方案外，TPS40100还集成了简便的容限升降控制功能，以使电源系统设计人员能够暂时将输出电压调至高于或低于额定稳压。通过两个数字输入引脚，用户可将电源容限升高±5%或降低±3%。
TPS40100可有效管理高达15A的电源，峰值效率达90%。除此之外，具有片上自适应栅极驱动器的同步峰值电流模式控制器还可提供峰值电流模式控制环路，以便为能够适应输出电容的大范围变化实现简单补偿。为了改善负载稳压，独立的电源接地与信号接地引脚均可提供高精度远程负载传感。
该器件拥有适用于当今电源的所有监控功能，其中包括预偏置启动功能、可编程欠压锁定(UVLO)、无损DCR电流传感、电源状态良好指示器、同步输入、可编程过电流保护及热关断。
TPS40100 控制器采用24引脚QFN封装，现已开始批量供货，目前可通过TI及其授权分销商进行订购，批量为1,000片时，零售单价为1.45美元(仅供参考)。TI简单易用的TPS40100 TPS40K设计软件预计将于2005年第三季度上市。
|
|
|
|
| |
|
|
|
