”IBM在其位于佛蒙特州的晶圆厂生产310和500万像素传感器。

    柯达还向台积电授权了其关键的CMOS制造技术。这样的安排或许会导致一种很微妙的局面：借此，柯达的竞争对手有可能会与台积电签署协议，在柯达授权的内核IP基础上生产传感器。

    同时，在柯达与TI的合作中，双方将通过整合柯达的CMOS传感器与TI的Omap来开发一个参考设计,Omap是一个在手机和其它手持设备中颇为流行的处理器平台。同样，柯达将晶圆针刺、测试、IC和芯片级封装以及质量流程检查等工作转移给了一系列领先的外部服务公司。

    考虑到近期CMOS传感器市场的收购风暴，一个现存的问题就是柯达所有这些努力是否力度不够且为时过晚？今年年初，韩国的MagnaChip公司收购了CMOS传感器开发商IC Media。而去年收购比利时FillFactory NV公司(是有源像素CMOS传感器技术的先驱)的赛普拉斯半导体新近发布了其首款3百万像素CMOS图象传感器。美光科技自2001年末接手Photobit公司后，就成为市场中一股不可忽视的力量。

    去年柯达也进行了一次收购行动，挑选了国家半导体公司的成像业务。此前，虽然柯达拥有自己的CMOS传感器研发队伍，但是国家半导体的加入增强了其在先进混合信号电路设计方面的技术。

    Future Image公司《移动成像报告》的执行主编Tony Henning并不认为移动成像市场的机会之门已经关闭。“就这点而言，每一次收购似乎就意味着一个新的入口。”Henning表示，“例如，国家半导体退出了，但柯达又进来了。因此，这个行业的从业公司总数并没有减少。”

   “因为照相手机的市场尚未成熟，如果柯达有充分的理由证明其器件能够提供满意的图像质量，那么柯达就没有丧失在CMOS传感器市场的机会。”Henning表示，“柯达仍拥有全球首屈一指的摄影品牌。”他强调道，“另外，柯达预计会利用其数量可观的成像IP套件来帮助模块/手机制造商和运营商促使用户认识到：移动成像是可行的。”

工作原理

    柯达如何才能证明其3百万像素传感器更胜一筹呢？业内分析人士指出，事实上不可能对各种产品进行一一比较，这主要是因为在任一相机系统中，图像传感器仅仅是决定图片质量的一个关键因素，其它因素还包括镜头和图像处理器。

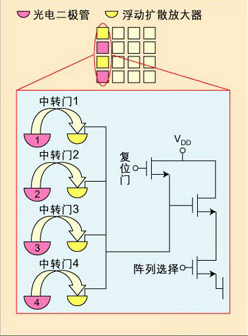

    即便如此，柯达仍将竭力使其传感器的质量达到一定水平。“柯达的Pixelux技术将中转门(transfer gate)引入到像素电路设计中，关闭中转门能够从电气上绝缘光电二极管，从而为实现真正的相关双采样提供条件。”DeLuca介绍，“其结果是得到可提高图像质量的低噪音设计。”另外，通过采用共享像素架构，柯达工程师为光电二极管提供了充足的空间，否则，由于在电路设计中集成了中转门，将不得不把光电二极管做得更小。

    共享像素架构还允许一些独特的读出选择，例如，分别读取每个像素、一次读取两个或四个像素等。据柯达透露，同时读取成像阵列上的多个像素能够在弱光情况下提升感光度。

    据来自市场调研公司In-Stat的统计，用于数码相机和照相手机中的图像传感器的出货量正在全线飙升，而且CMOS传感器出货量的涨幅要远高于CCD。数码相机用CMOS图像传感器的总收入在2001到2008年间有望以两位数增长，而CCD的增幅则为一位数。
