电子产品设计解决方案供应商Alitium 10月19日在深圳举行统一电子产品设计方案路演，100多位嵌入式设计工程师采参加了个研讨活动。Altium在中国五大城市进行系列研讨的第三站，22日、24日该活动将移师北京和上海。

      在研讨会上，Alitium公司FAE马熙飞指出：“目前电子产品功能日益复杂，而且要求越来越短的面市时间，这给工程师带来了很大挑战。为应对这个挑战，Alitium公司推出了Altium Designer，它可以提供电子产品开发的统一途径，从而缩短产品开发周期，提高设计智能性，并为软件和硬件工程师带来更多的机会。”他表示最新推出的Altium Designer6.7有很多新功能，这也是本次研讨的重点。

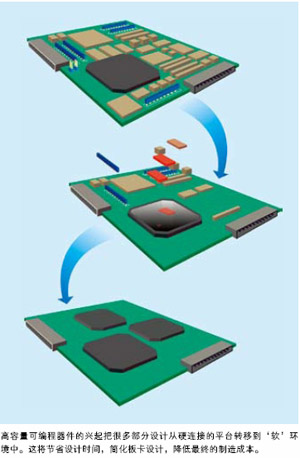

      因为FPGA应用日益普及，Altium认为未来FPGA将在嵌入式设计种扮演重要角色，而且当更多功能转移到可编程领域后，三个主要的设计流程--板卡设计、可编程逻辑设计和嵌入式软件开发－相互依存度日益增加。随着设计流程的融合，工程师开发产品依赖的设计系统也需要融合，以便维持将来的设计效率。所以Altium推出了可将硬件、软件和可编程硬件融为一体的开发工具，将设计的更多因素“软件化”，马熙飞指出这样不但可以保护设计IP，还可以提升设计灵活性。这样既提升了设计效率，也实现了新的设计方法，他表示目前宝马汽车、国家半导体、波音公司、通用等都是Altium的客户。

      本次研讨重点介绍了Altium公司新推出的Altium Designer6.8的新功能，该产品相比以前工具有如下改进：

      1、引入了新的DxDesigner导入接口、差分对交互式长度调整；

      2、Altium Designer6.8 的PCB 显示功能的增强让工程师能够自定义和配置2D 和3D 的显示模式，并能在3D 视角下在表层和内层洞察和编辑焊盘与过孔；

      3、新增的快速鼠标缩放功能很容易地实现在原理图和PCB 设计时控制视图大小。不仅可以独立使用此功能，而且还可以和其它视图控制功能结合使用，如平面移动。

      4、独立作为视图快速放大；

      5、图元文件粘贴，图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows 相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB 编辑中；

      6、在Altium Designer6.8 中可视化网格和电气网格可以按跳转网格的倍数来设置；

      7、重新配置选择器件；

      8、通过原理图与PCB 的交叉选择功能实现重新配置选择器件

      9、新增功能--用选择对象来定义多边形形状；

      10、使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD 等）来创建公司Logos 或多边形非常容易。

      11、线束在原理图中的使用；

      12、允许设计者在PFGA 上创建软处理系统。开始需要通过创建原理图来定义处理系统，实现起来非常复杂，现在一个新的直观的OpenBus 系统工具让这项复杂而困难的任务变得完善而容易。

      马熙飞以现场演示的方式介绍了这个工具的另一个主要功能--自动将C语言编写的处理程序转为硬件实现。这对工程师来说非常有用，可以节省出很多处理资源。

      马熙飞强调该工具支持目前主流的可编程器件，如Xilinx、Altera、Lattice、Actel等公司的产品，实际上可以简化FPGA的开发难度，因为以前FPGA开发需要了解HDL语言，但是现在利用Altium Designer，即使不懂硬件描述预言的人只需要半天培训就可以完成FPGA开发。
